eagle_soc.h 文件参考

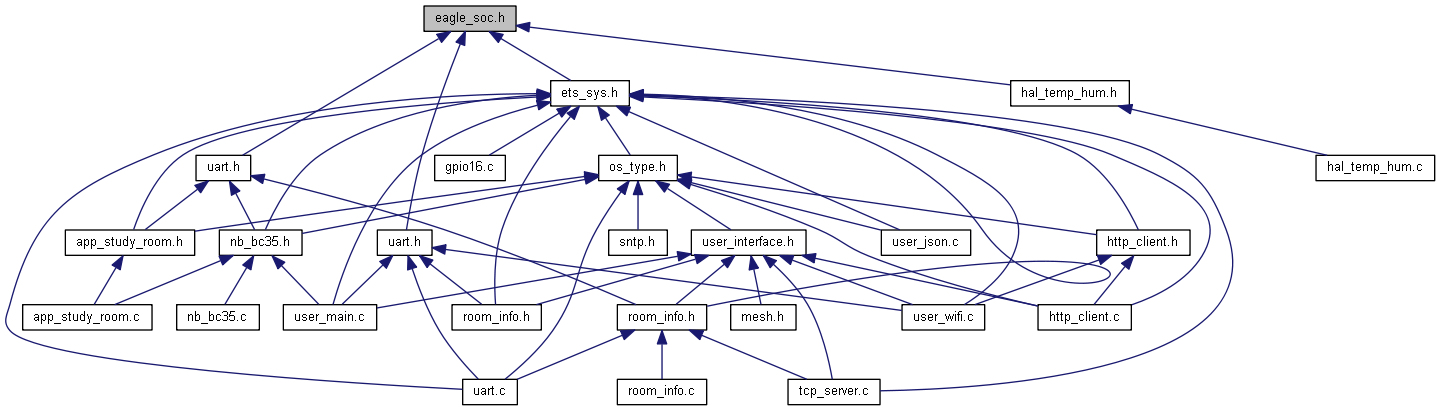

此图展示该文件直接或间接的被哪些文件引用了:

浏览源代码.

宏定义

#define BIT31   0x80000000

#define BIT30   0x40000000

#define BIT29   0x20000000

#define BIT28   0x10000000

#define BIT27   0x08000000

#define BIT26   0x04000000

#define BIT25   0x02000000

#define BIT24   0x01000000

#define BIT23   0x00800000

#define BIT22   0x00400000

#define BIT21   0x00200000

#define BIT20   0x00100000

#define BIT19   0x00080000

#define BIT18   0x00040000

#define BIT17   0x00020000

#define BIT16   0x00010000

#define BIT15   0x00008000

#define BIT14   0x00004000

#define BIT13   0x00002000

#define BIT12   0x00001000

#define BIT11   0x00000800

#define BIT10   0x00000400

#define BIT9   0x00000200

#define BIT8   0x00000100

#define BIT7   0x00000080

#define BIT6   0x00000040

#define BIT5   0x00000020

#define BIT4   0x00000010

#define BIT3   0x00000008

#define BIT2   0x00000004

#define BIT1   0x00000002

#define BIT0   0x00000001

#define ETS_UNCACHED_ADDR(addr)   (addr)

#define ETS_CACHED_ADDR(addr)   (addr)

#define READ_PERI_REG(addr)   (*((volatile uint32_t *)ETS_UNCACHED_ADDR(addr)))

#define WRITE_PERI_REG(addr, val)   (*((volatile uint32_t *)ETS_UNCACHED_ADDR(addr))) = (uint32_t)(val)

#define CLEAR_PERI_REG_MASK(reg, mask)   WRITE_PERI_REG((reg), (READ_PERI_REG(reg)&(~(mask))))

#define SET_PERI_REG_MASK(reg, mask)   WRITE_PERI_REG((reg), (READ_PERI_REG(reg)|(mask)))

#define GET_PERI_REG_BITS(reg, hipos, lowpos)   ((READ_PERI_REG(reg)>>(lowpos))&((1<<((hipos)-(lowpos)+1))-1))

#define SET_PERI_REG_BITS(reg, bit_map, value, shift)   (WRITE_PERI_REG((reg),(READ_PERI_REG(reg)&(~((bit_map)<<(shift))))|((value)<<(shift)) ))

#define APB_CLK_FREQ   80*1000000

#define UART_CLK_FREQ   APB_CLK_FREQ

#define TIMER_CLK_FREQ   (APB_CLK_FREQ>>8)

#define PERIPHS_DPORT_BASEADDR   0x3ff00000

#define PERIPHS_GPIO_BASEADDR   0x60000300

#define PERIPHS_TIMER_BASEDDR   0x60000600

#define PERIPHS_RTC_BASEADDR   0x60000700

#define PERIPHS_IO_MUX   0x60000800

#define EDGE_INT_ENABLE_REG   (PERIPHS_DPORT_BASEADDR+0x04)

#define TM1_EDGE_INT_ENABLE()   SET_PERI_REG_MASK(EDGE_INT_ENABLE_REG, BIT1)

#define TM1_EDGE_INT_DISABLE()   CLEAR_PERI_REG_MASK(EDGE_INT_ENABLE_REG, BIT1)

#define GPIO_REG_READ(reg)   READ_PERI_REG(PERIPHS_GPIO_BASEADDR + reg)

#define GPIO_REG_WRITE(reg, val)   WRITE_PERI_REG(PERIPHS_GPIO_BASEADDR + reg, val)

#define GPIO_OUT_ADDRESS   0x00

#define GPIO_OUT_W1TS_ADDRESS   0x04

#define GPIO_OUT_W1TC_ADDRESS   0x08

#define GPIO_ENABLE_ADDRESS   0x0c

#define GPIO_ENABLE_W1TS_ADDRESS   0x10

#define GPIO_ENABLE_W1TC_ADDRESS   0x14

#define GPIO_OUT_W1TC_DATA_MASK   0x0000ffff

#define GPIO_IN_ADDRESS   0x18

#define GPIO_STATUS_ADDRESS   0x1c

#define GPIO_STATUS_W1TS_ADDRESS   0x20

#define GPIO_STATUS_W1TC_ADDRESS   0x24

#define GPIO_STATUS_INTERRUPT_MASK   0x0000ffff

#define GPIO_RTC_CALIB_SYNC   PERIPHS_GPIO_BASEADDR+0x6c

#define RTC_CALIB_START   BIT31

#define RTC_PERIOD_NUM_MASK   0x3ff

#define GPIO_RTC_CALIB_VALUE   PERIPHS_GPIO_BASEADDR+0x70

#define RTC_CALIB_RDY_S   31

#define RTC_CALIB_VALUE_MASK   0xfffff

#define GPIO_PIN0_ADDRESS   0x28

#define GPIO_ID_PIN0   0

#define GPIO_ID_PIN(n)   (GPIO_ID_PIN0+(n))

#define GPIO_LAST_REGISTER_ID   GPIO_ID_PIN(15)

#define GPIO_ID_NONE   0xffffffff

#define GPIO_PIN_COUNT   16

#define GPIO_PIN_CONFIG_MSB   12

#define GPIO_PIN_CONFIG_LSB   11

#define GPIO_PIN_CONFIG_MASK   0x00001800

#define GPIO_PIN_CONFIG_GET(x)   (((x) & GPIO_PIN_CONFIG_MASK) >> GPIO_PIN_CONFIG_LSB)

#define GPIO_PIN_CONFIG_SET(x)   (((x) << GPIO_PIN_CONFIG_LSB) & GPIO_PIN_CONFIG_MASK)

#define GPIO_WAKEUP_ENABLE   1

#define GPIO_WAKEUP_DISABLE   (~GPIO_WAKEUP_ENABLE)

#define GPIO_PIN_WAKEUP_ENABLE_MSB   10

#define GPIO_PIN_WAKEUP_ENABLE_LSB   10

#define GPIO_PIN_WAKEUP_ENABLE_MASK   0x00000400

#define GPIO_PIN_WAKEUP_ENABLE_GET(x)   (((x) & GPIO_PIN_WAKEUP_ENABLE_MASK) >> GPIO_PIN_WAKEUP_ENABLE_LSB)

#define GPIO_PIN_WAKEUP_ENABLE_SET(x)   (((x) << GPIO_PIN_WAKEUP_ENABLE_LSB) & GPIO_PIN_WAKEUP_ENABLE_MASK)

#define GPIO_PIN_INT_TYPE_MASK   0x380

#define GPIO_PIN_INT_TYPE_MSB   9

#define GPIO_PIN_INT_TYPE_LSB   7

#define GPIO_PIN_INT_TYPE_GET(x)   (((x) & GPIO_PIN_INT_TYPE_MASK) >> GPIO_PIN_INT_TYPE_LSB)

#define GPIO_PIN_INT_TYPE_SET(x)   (((x) << GPIO_PIN_INT_TYPE_LSB) & GPIO_PIN_INT_TYPE_MASK)

#define GPIO_PAD_DRIVER_ENABLE   1

#define GPIO_PAD_DRIVER_DISABLE   (~GPIO_PAD_DRIVER_ENABLE)

#define GPIO_PIN_PAD_DRIVER_MSB   2

#define GPIO_PIN_PAD_DRIVER_LSB   2

#define GPIO_PIN_PAD_DRIVER_MASK   0x00000004

#define GPIO_PIN_PAD_DRIVER_GET(x)   (((x) & GPIO_PIN_PAD_DRIVER_MASK) >> GPIO_PIN_PAD_DRIVER_LSB)

#define GPIO_PIN_PAD_DRIVER_SET(x)   (((x) << GPIO_PIN_PAD_DRIVER_LSB) & GPIO_PIN_PAD_DRIVER_MASK)

#define GPIO_AS_PIN_SOURCE   0

#define SIGMA_AS_PIN_SOURCE   (~GPIO_AS_PIN_SOURCE)

#define GPIO_PIN_SOURCE_MSB   0

#define GPIO_PIN_SOURCE_LSB   0

#define GPIO_PIN_SOURCE_MASK   0x00000001

#define GPIO_PIN_SOURCE_GET(x)   (((x) & GPIO_PIN_SOURCE_MASK) >> GPIO_PIN_SOURCE_LSB)

#define GPIO_PIN_SOURCE_SET(x)   (((x) << GPIO_PIN_SOURCE_LSB) & GPIO_PIN_SOURCE_MASK)

#define RTC_REG_READ(addr)   READ_PERI_REG(PERIPHS_TIMER_BASEDDR + addr)

#define RTC_REG_WRITE(addr, val)   WRITE_PERI_REG(PERIPHS_TIMER_BASEDDR + addr, val)

#define RTC_CLR_REG_MASK(reg, mask)   CLEAR_PERI_REG_MASK(PERIPHS_TIMER_BASEDDR +reg, mask)

#define NOW()   RTC_REG_READ(FRC2_COUNT_ADDRESS)

#define FRC1_LOAD_ADDRESS   0x00

#define FRC1_COUNT_ADDRESS   0x04

#define FRC1_CTRL_ADDRESS   0x08

#define FRC1_INT_ADDRESS   0x0c

#define FRC1_INT_CLR_MASK   0x00000001

#define FRC2_COUNT_ADDRESS   0x24

#define REG_RTC_BASE   PERIPHS_RTC_BASEADDR

#define RTC_STORE0   (REG_RTC_BASE + 0x030)

#define RTC_STORE1   (REG_RTC_BASE + 0x034)

#define RTC_STORE2   (REG_RTC_BASE + 0x038)

#define RTC_STORE3   (REG_RTC_BASE + 0x03C)

#define RTC_GPIO_OUT   (REG_RTC_BASE + 0x068)

#define RTC_GPIO_ENABLE   (REG_RTC_BASE + 0x074)

#define RTC_GPIO_IN_DATA   (REG_RTC_BASE + 0x08C)

#define RTC_GPIO_CONF   (REG_RTC_BASE + 0x090)

#define PAD_XPD_DCDC_CONF   (REG_RTC_BASE + 0x0A0)

#define PERIPHS_IO_MUX_FUNC   0x13

#define PERIPHS_IO_MUX_FUNC_S   4

#define PERIPHS_IO_MUX_PULLUP   BIT7

#define PERIPHS_IO_MUX_PULLUP2   BIT6

#define PERIPHS_IO_MUX_SLEEP_PULLUP   BIT3

#define PERIPHS_IO_MUX_SLEEP_PULLUP2   BIT2

#define PERIPHS_IO_MUX_SLEEP_OE   BIT1

#define PERIPHS_IO_MUX_OE   BIT0

#define PERIPHS_IO_MUX_CONF_U   (PERIPHS_IO_MUX + 0x00)

#define SPI0_CLK_EQU_SYS_CLK   BIT8

#define SPI1_CLK_EQU_SYS_CLK   BIT9

#define PERIPHS_IO_MUX_MTDI_U   (PERIPHS_IO_MUX + 0x04)

#define FUNC_GPIO12   3

#define PERIPHS_IO_MUX_MTCK_U   (PERIPHS_IO_MUX + 0x08)

#define FUNC_GPIO13   3

#define PERIPHS_IO_MUX_MTMS_U   (PERIPHS_IO_MUX + 0x0C)

#define FUNC_GPIO14   3

#define PERIPHS_IO_MUX_MTDO_U   (PERIPHS_IO_MUX + 0x10)

#define FUNC_GPIO15   3

#define FUNC_U0RTS   4

#define PERIPHS_IO_MUX_U0RXD_U   (PERIPHS_IO_MUX + 0x14)

#define FUNC_GPIO3   3

#define PERIPHS_IO_MUX_U0TXD_U   (PERIPHS_IO_MUX + 0x18)

#define FUNC_U0TXD   0

#define FUNC_GPIO1   3

#define PERIPHS_IO_MUX_SD_CLK_U   (PERIPHS_IO_MUX + 0x1c)

#define FUNC_SDCLK   0

#define FUNC_SPICLK   1

#define PERIPHS_IO_MUX_SD_DATA0_U   (PERIPHS_IO_MUX + 0x20)

#define FUNC_SDDATA0   0

#define FUNC_SPIQ   1

#define FUNC_U1TXD   4

#define PERIPHS_IO_MUX_SD_DATA1_U   (PERIPHS_IO_MUX + 0x24)

#define FUNC_SDDATA1   0

#define FUNC_SPID   1

#define FUNC_U1RXD   4

#define FUNC_SDDATA1_U1RXD   7

#define PERIPHS_IO_MUX_SD_DATA2_U   (PERIPHS_IO_MUX + 0x28)

#define FUNC_SDDATA2   0

#define FUNC_SPIHD   1

#define FUNC_GPIO9   3

#define PERIPHS_IO_MUX_SD_DATA3_U   (PERIPHS_IO_MUX + 0x2c)

#define FUNC_SDDATA3   0

#define FUNC_SPIWP   1

#define FUNC_GPIO10   3

#define PERIPHS_IO_MUX_SD_CMD_U   (PERIPHS_IO_MUX + 0x30)

#define FUNC_SDCMD   0

#define FUNC_SPICS0   1

#define PERIPHS_IO_MUX_GPIO0_U   (PERIPHS_IO_MUX + 0x34)

#define FUNC_GPIO0   0

#define PERIPHS_IO_MUX_GPIO2_U   (PERIPHS_IO_MUX + 0x38)

#define FUNC_GPIO2   0

#define FUNC_U1TXD_BK   2

#define FUNC_U0TXD_BK   4

#define PERIPHS_IO_MUX_GPIO4_U   (PERIPHS_IO_MUX + 0x3C)

#define FUNC_GPIO4   0

#define PERIPHS_IO_MUX_GPIO5_U   (PERIPHS_IO_MUX + 0x40)

#define FUNC_GPIO5   0

#define PIN_PULLUP_DIS(PIN_NAME)   CLEAR_PERI_REG_MASK(PIN_NAME, PERIPHS_IO_MUX_PULLUP)

#define PIN_PULLUP_EN(PIN_NAME)   SET_PERI_REG_MASK(PIN_NAME, PERIPHS_IO_MUX_PULLUP)

#define PIN_FUNC_SELECT(PIN_NAME, FUNC)


宏定义说明

#define BIT31   0x80000000
#define BIT30   0x40000000
#define BIT29   0x20000000
#define BIT28   0x10000000
#define BIT27   0x08000000
#define BIT26   0x04000000
#define BIT25   0x02000000
#define BIT24   0x01000000
#define BIT23   0x00800000
#define BIT22   0x00400000
#define BIT21   0x00200000
#define BIT20   0x00100000
#define BIT19   0x00080000
#define BIT18   0x00040000
#define BIT17   0x00020000
#define BIT16   0x00010000
#define BIT15   0x00008000
#define BIT14   0x00004000
#define BIT13   0x00002000
#define BIT12   0x00001000
#define BIT11   0x00000800
#define BIT10   0x00000400
#define BIT9   0x00000200
#define BIT8   0x00000100
#define BIT7   0x00000080
#define BIT6   0x00000040
#define BIT5   0x00000020
#define BIT4   0x00000010
#define BIT3   0x00000008
#define BIT2   0x00000004
#define BIT1   0x00000002
#define BIT0   0x00000001
#define ETS_UNCACHED_ADDR (   addr)    (addr)
#define ETS_CACHED_ADDR (   addr)    (addr)
#define READ_PERI_REG (   addr)    (*((volatile uint32_t *)ETS_UNCACHED_ADDR(addr)))
#define WRITE_PERI_REG (   addr,
  val
)    (*((volatile uint32_t *)ETS_UNCACHED_ADDR(addr))) = (uint32_t)(val)
#define CLEAR_PERI_REG_MASK (   reg,
  mask
)    WRITE_PERI_REG((reg), (READ_PERI_REG(reg)&(~(mask))))
#define SET_PERI_REG_MASK (   reg,
  mask
)    WRITE_PERI_REG((reg), (READ_PERI_REG(reg)|(mask)))
#define GET_PERI_REG_BITS (   reg,
  hipos,
  lowpos
)    ((READ_PERI_REG(reg)>>(lowpos))&((1<<((hipos)-(lowpos)+1))-1))
#define SET_PERI_REG_BITS (   reg,
  bit_map,
  value,
  shift
)    (WRITE_PERI_REG((reg),(READ_PERI_REG(reg)&(~((bit_map)<<(shift))))|((value)<<(shift)) ))
#define APB_CLK_FREQ   80*1000000
#define UART_CLK_FREQ   APB_CLK_FREQ
#define TIMER_CLK_FREQ   (APB_CLK_FREQ>>8)
#define PERIPHS_DPORT_BASEADDR   0x3ff00000
#define PERIPHS_GPIO_BASEADDR   0x60000300
#define PERIPHS_TIMER_BASEDDR   0x60000600
#define PERIPHS_RTC_BASEADDR   0x60000700
#define PERIPHS_IO_MUX   0x60000800
#define EDGE_INT_ENABLE_REG   (PERIPHS_DPORT_BASEADDR+0x04)
#define TM1_EDGE_INT_ENABLE ( )    SET_PERI_REG_MASK(EDGE_INT_ENABLE_REG, BIT1)
#define TM1_EDGE_INT_DISABLE ( )    CLEAR_PERI_REG_MASK(EDGE_INT_ENABLE_REG, BIT1)
#define GPIO_REG_READ (   reg)    READ_PERI_REG(PERIPHS_GPIO_BASEADDR + reg)
#define GPIO_REG_WRITE (   reg,
  val
)    WRITE_PERI_REG(PERIPHS_GPIO_BASEADDR + reg, val)
#define GPIO_OUT_ADDRESS   0x00
#define GPIO_OUT_W1TS_ADDRESS   0x04
#define GPIO_OUT_W1TC_ADDRESS   0x08
#define GPIO_ENABLE_ADDRESS   0x0c
#define GPIO_ENABLE_W1TS_ADDRESS   0x10
#define GPIO_ENABLE_W1TC_ADDRESS   0x14
#define GPIO_OUT_W1TC_DATA_MASK   0x0000ffff
#define GPIO_IN_ADDRESS   0x18
#define GPIO_STATUS_ADDRESS   0x1c
#define GPIO_STATUS_W1TS_ADDRESS   0x20
#define GPIO_STATUS_W1TC_ADDRESS   0x24
#define GPIO_STATUS_INTERRUPT_MASK   0x0000ffff
#define GPIO_RTC_CALIB_SYNC   PERIPHS_GPIO_BASEADDR+0x6c
#define RTC_CALIB_START   BIT31
#define RTC_PERIOD_NUM_MASK   0x3ff
#define GPIO_RTC_CALIB_VALUE   PERIPHS_GPIO_BASEADDR+0x70
#define RTC_CALIB_RDY_S   31
#define RTC_CALIB_VALUE_MASK   0xfffff
#define GPIO_PIN0_ADDRESS   0x28
#define GPIO_ID_PIN0   0
#define GPIO_ID_PIN (   n)    (GPIO_ID_PIN0+(n))
#define GPIO_LAST_REGISTER_ID   GPIO_ID_PIN(15)
#define GPIO_ID_NONE   0xffffffff
#define GPIO_PIN_COUNT   16
#define GPIO_PIN_CONFIG_MSB   12
#define GPIO_PIN_CONFIG_LSB   11
#define GPIO_PIN_CONFIG_MASK   0x00001800
#define GPIO_PIN_CONFIG_GET (   x)    (((x) & GPIO_PIN_CONFIG_MASK) >> GPIO_PIN_CONFIG_LSB)
#define GPIO_PIN_CONFIG_SET (   x)    (((x) << GPIO_PIN_CONFIG_LSB) & GPIO_PIN_CONFIG_MASK)
#define GPIO_WAKEUP_ENABLE   1
#define GPIO_WAKEUP_DISABLE   (~GPIO_WAKEUP_ENABLE)
#define GPIO_PIN_WAKEUP_ENABLE_MSB   10
#define GPIO_PIN_WAKEUP_ENABLE_LSB   10
#define GPIO_PIN_WAKEUP_ENABLE_MASK   0x00000400
#define GPIO_PIN_WAKEUP_ENABLE_GET (   x)    (((x) & GPIO_PIN_WAKEUP_ENABLE_MASK) >> GPIO_PIN_WAKEUP_ENABLE_LSB)
#define GPIO_PIN_WAKEUP_ENABLE_SET (   x)    (((x) << GPIO_PIN_WAKEUP_ENABLE_LSB) & GPIO_PIN_WAKEUP_ENABLE_MASK)
#define GPIO_PIN_INT_TYPE_MASK   0x380
#define GPIO_PIN_INT_TYPE_MSB   9
#define GPIO_PIN_INT_TYPE_LSB   7
#define GPIO_PIN_INT_TYPE_GET (   x)    (((x) & GPIO_PIN_INT_TYPE_MASK) >> GPIO_PIN_INT_TYPE_LSB)
#define GPIO_PIN_INT_TYPE_SET (   x)    (((x) << GPIO_PIN_INT_TYPE_LSB) & GPIO_PIN_INT_TYPE_MASK)
#define GPIO_PAD_DRIVER_ENABLE   1
#define GPIO_PAD_DRIVER_DISABLE   (~GPIO_PAD_DRIVER_ENABLE)
#define GPIO_PIN_PAD_DRIVER_MSB   2
#define GPIO_PIN_PAD_DRIVER_LSB   2
#define GPIO_PIN_PAD_DRIVER_MASK   0x00000004
#define GPIO_PIN_PAD_DRIVER_GET (   x)    (((x) & GPIO_PIN_PAD_DRIVER_MASK) >> GPIO_PIN_PAD_DRIVER_LSB)
#define GPIO_PIN_PAD_DRIVER_SET (   x)    (((x) << GPIO_PIN_PAD_DRIVER_LSB) & GPIO_PIN_PAD_DRIVER_MASK)
#define GPIO_AS_PIN_SOURCE   0
#define SIGMA_AS_PIN_SOURCE   (~GPIO_AS_PIN_SOURCE)
#define GPIO_PIN_SOURCE_MSB   0
#define GPIO_PIN_SOURCE_LSB   0
#define GPIO_PIN_SOURCE_MASK   0x00000001
#define GPIO_PIN_SOURCE_GET (   x)    (((x) & GPIO_PIN_SOURCE_MASK) >> GPIO_PIN_SOURCE_LSB)
#define GPIO_PIN_SOURCE_SET (   x)    (((x) << GPIO_PIN_SOURCE_LSB) & GPIO_PIN_SOURCE_MASK)
#define RTC_REG_READ (   addr)    READ_PERI_REG(PERIPHS_TIMER_BASEDDR + addr)
#define RTC_REG_WRITE (   addr,
  val
)    WRITE_PERI_REG(PERIPHS_TIMER_BASEDDR + addr, val)
#define RTC_CLR_REG_MASK (   reg,
  mask
)    CLEAR_PERI_REG_MASK(PERIPHS_TIMER_BASEDDR +reg, mask)
#define NOW ( )    RTC_REG_READ(FRC2_COUNT_ADDRESS)
#define FRC1_LOAD_ADDRESS   0x00
#define FRC1_COUNT_ADDRESS   0x04
#define FRC1_CTRL_ADDRESS   0x08
#define FRC1_INT_ADDRESS   0x0c
#define FRC1_INT_CLR_MASK   0x00000001
#define FRC2_COUNT_ADDRESS   0x24
#define REG_RTC_BASE   PERIPHS_RTC_BASEADDR
#define RTC_STORE0   (REG_RTC_BASE + 0x030)
#define RTC_STORE1   (REG_RTC_BASE + 0x034)
#define RTC_STORE2   (REG_RTC_BASE + 0x038)
#define RTC_STORE3   (REG_RTC_BASE + 0x03C)
#define RTC_GPIO_OUT   (REG_RTC_BASE + 0x068)
#define RTC_GPIO_ENABLE   (REG_RTC_BASE + 0x074)
#define RTC_GPIO_IN_DATA   (REG_RTC_BASE + 0x08C)
#define RTC_GPIO_CONF   (REG_RTC_BASE + 0x090)
#define PAD_XPD_DCDC_CONF   (REG_RTC_BASE + 0x0A0)
#define PERIPHS_IO_MUX_FUNC   0x13
#define PERIPHS_IO_MUX_FUNC_S   4
#define PERIPHS_IO_MUX_PULLUP   BIT7
#define PERIPHS_IO_MUX_PULLUP2   BIT6
#define PERIPHS_IO_MUX_SLEEP_PULLUP   BIT3
#define PERIPHS_IO_MUX_SLEEP_PULLUP2   BIT2
#define PERIPHS_IO_MUX_SLEEP_OE   BIT1
#define PERIPHS_IO_MUX_OE   BIT0
#define PERIPHS_IO_MUX_CONF_U   (PERIPHS_IO_MUX + 0x00)
#define SPI0_CLK_EQU_SYS_CLK   BIT8
#define SPI1_CLK_EQU_SYS_CLK   BIT9
#define PERIPHS_IO_MUX_MTDI_U   (PERIPHS_IO_MUX + 0x04)
#define FUNC_GPIO12   3
#define PERIPHS_IO_MUX_MTCK_U   (PERIPHS_IO_MUX + 0x08)
#define FUNC_GPIO13   3
#define PERIPHS_IO_MUX_MTMS_U   (PERIPHS_IO_MUX + 0x0C)
#define FUNC_GPIO14   3
#define PERIPHS_IO_MUX_MTDO_U   (PERIPHS_IO_MUX + 0x10)
#define FUNC_GPIO15   3
#define FUNC_U0RTS   4
#define PERIPHS_IO_MUX_U0RXD_U   (PERIPHS_IO_MUX + 0x14)
#define FUNC_GPIO3   3
#define PERIPHS_IO_MUX_U0TXD_U   (PERIPHS_IO_MUX + 0x18)
#define FUNC_U0TXD   0
#define FUNC_GPIO1   3
#define PERIPHS_IO_MUX_SD_CLK_U   (PERIPHS_IO_MUX + 0x1c)
#define FUNC_SDCLK   0
#define FUNC_SPICLK   1
#define PERIPHS_IO_MUX_SD_DATA0_U   (PERIPHS_IO_MUX + 0x20)
#define FUNC_SDDATA0   0
#define FUNC_SPIQ   1
#define FUNC_U1TXD   4
#define PERIPHS_IO_MUX_SD_DATA1_U   (PERIPHS_IO_MUX + 0x24)
#define FUNC_SDDATA1   0
#define FUNC_SPID   1
#define FUNC_U1RXD   4
#define FUNC_SDDATA1_U1RXD   7
#define PERIPHS_IO_MUX_SD_DATA2_U   (PERIPHS_IO_MUX + 0x28)
#define FUNC_SDDATA2   0
#define FUNC_SPIHD   1
#define FUNC_GPIO9   3
#define PERIPHS_IO_MUX_SD_DATA3_U   (PERIPHS_IO_MUX + 0x2c)
#define FUNC_SDDATA3   0
#define FUNC_SPIWP   1
#define FUNC_GPIO10   3
#define PERIPHS_IO_MUX_SD_CMD_U   (PERIPHS_IO_MUX + 0x30)
#define FUNC_SDCMD   0
#define FUNC_SPICS0   1
#define PERIPHS_IO_MUX_GPIO0_U   (PERIPHS_IO_MUX + 0x34)
#define FUNC_GPIO0   0
#define PERIPHS_IO_MUX_GPIO2_U   (PERIPHS_IO_MUX + 0x38)
#define FUNC_GPIO2   0
#define FUNC_U1TXD_BK   2
#define FUNC_U0TXD_BK   4
#define PERIPHS_IO_MUX_GPIO4_U   (PERIPHS_IO_MUX + 0x3C)
#define FUNC_GPIO4   0
#define PERIPHS_IO_MUX_GPIO5_U   (PERIPHS_IO_MUX + 0x40)
#define FUNC_GPIO5   0
#define PIN_PULLUP_DIS (   PIN_NAME)    CLEAR_PERI_REG_MASK(PIN_NAME, PERIPHS_IO_MUX_PULLUP)
#define PIN_PULLUP_EN (   PIN_NAME)    SET_PERI_REG_MASK(PIN_NAME, PERIPHS_IO_MUX_PULLUP)
#define PIN_FUNC_SELECT (   PIN_NAME,
  FUNC
)
值:
do { \
WRITE_PERI_REG(PIN_NAME, \
READ_PERI_REG(PIN_NAME) \
|( (((FUNC&BIT2)<<2)|(FUNC&0x3))<<PERIPHS_IO_MUX_FUNC_S) ); \
} while (0)
#define READ_PERI_REG(addr)
Definition: eagle_soc.h:68
#define BIT2
Definition: eagle_soc.h:58
#define WRITE_PERI_REG(addr, val)
Definition: eagle_soc.h:69
#define PERIPHS_IO_MUX_FUNC_S
Definition: eagle_soc.h:208
#define PERIPHS_IO_MUX_FUNC
Definition: eagle_soc.h:207
