nb_bc35.c 文件参考
#include "nb_bc35.h"

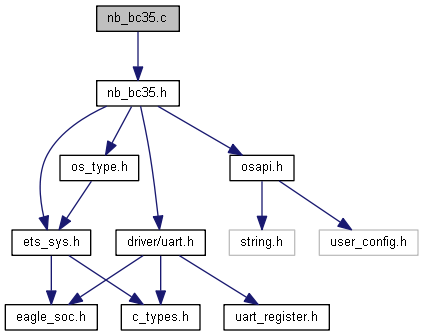

nb_bc35.c 的引用(Include)关系图:

函数

void NB_ReportData (uint8 mid, uint8 *data_str)
 上报数据到云端 更多...

void NB_SendCmd (uint8 *cmd, uint8 cmd_len, uint8 *res_msg)
 向NB模组发送指令 更多...

void NB_RxMsgHandler (uint8 *nb_msg)
 NB消息处理函数 更多...

void NB_Init (void)

int str_to_hex (const char *bufin, int len, char *bufout)
 将十六进制码流转换为字符串形式 更多...

void HexStrToStr (const unsigned char *source, unsigned char *dest, int sourceLen)
 将字符串形式的十六进制码流转为 unsigned char 类型 更多...


变量

uint8 response_flag = 0

uint8 response_msg [128]


详细描述

作者
Gump
版本
V0.1
日期
2020-01-29
版权所有
Copyright (c) <2020> <HANSHAN NORMAL UNIVERSITY(CHAOZHOU)> All rights Reserved. Media Recognition and Intelligent System Team

函数说明

void NB_ReportData ( uint8  mid,
uint8 *  data_str
)

上报数据到云端

AT Command
AT+NMGS=数据长度,内容

例如：当编解码插件中的messageId为0x11时，

  • 发送0、1两个数据：AT+NMGS=03,110001
  • 发送9、10、11、16、17、32、33七个数据：AT+NMGS=08,11090A0B10112021
注解
上报数据的格式需要与IoT平台的“编解码插件”的解码顺序一致，不然上报的数据无法正确解析
参数
[in]data_str需要上报的十六进制数据字符串
42  {
43
44  uint8 report_buf[128];
45
46  /* 因为数据字符串是十六进制的，两个字符表示一个十六进制数，故数据长度为os_strlen(data_str)/2 */
47  os_sprintf(report_buf, AT_NB_REPORT_PREFIX "%02d,%02X%s" , os_strlen(data_str)/2 + 1, mid, data_str );
48
49  NB_SendCmd(report_buf, os_strlen(report_buf), NULL);
50
51 }
os_sprintf
#define os_sprintf
Definition: osapi.h:54
NB_SendCmd
void NB_SendCmd(uint8 *cmd, uint8 cmd_len, uint8 *res_msg)
向NB模组发送指令
Definition: nb_bc35.c:70
os_strlen
#define os_strlen
Definition: osapi.h:43
uint8
unsigned char uint8
Definition: c_types.h:43
NULL
#define NULL
Definition: c_types.h:73
AT_NB_REPORT_PREFIX
#define AT_NB_REPORT_PREFIX
Definition: nb_bc35.h:34

函数调用图:

这是这个函数的调用关系图:

void NB_SendCmd ( uint8 *  cmd,
uint8  cmd_len,
uint8 *  res_msg
)

向NB模组发送指令

  1. 将指令通过串口发送给NB模组

将响应消息复制到响应消息数组 response_msg[]

  1. 置位响应消息接收标志 response_flag。此标志位用于给串口消息处理函数 NB_RxMsgHandler 里的分支作判断，从而决定是否将接受的消息与响应消息作匹配。因为串口接收到的消息可能是云端 下发的指令，所以这里面加了这个标志位。
参数
[in]cmd要发送的指令字符串
[in]cmd_len指令字符串长度
[in]res_msg期望接收到的响应消息，参见NB模组的AT指令参考手册
待办事项:
增加对查询指令返回的查询结果信息的处理。将采用匹配消息头和存储消息体的方法。
70  {
71
72  uint8 at_cmd[128];
73
74  os_printf("MCU >>>>>> NB : %s\n", cmd);
75
76  /* 这里在命令前面加上 AT_CMD_BEGIN 是为了清除掉NB模块中可能存在的消息缓存 */
77  /* 若是在调用该函数前NB模块中缓存了一些“意料之外”的消息，这时发送的指令会连同前面的消息
78  一同被NB模块解析，结果必然出错。所以在每次发送消息前加上了 AT_CMD_BEGIN */
79  os_sprintf(at_cmd, AT_CMD_BEGIN "%s" AT_LINE_END, cmd);
80  uart1_tx_buffer(at_cmd, cmd_len+2);
81
82  /* 拷贝响应消息到响应消息数组并置位响应标志位，等待串口串接收中断调用 */
83
84  if (res_msg != NULL) {
85  os_memcpy(response_msg, res_msg, sizeof(res_msg));
86  os_printf("response_msg is %s\n", response_msg);
87  response_flag = 1;
88  }
89
90 }
os_sprintf
#define os_sprintf
Definition: osapi.h:54
uart1_tx_buffer
void uart1_tx_buffer(uint8 *buf, uint16 len)
Definition: uart.c:214
response_msg
uint8 response_msg[128]
Definition: nb_bc35.c:23
response_flag
uint8 response_flag
Definition: nb_bc35.c:22
os_printf
#define os_printf
Definition: osapi.h:62
os_memcpy
#define os_memcpy
Definition: osapi.h:36
uint8
unsigned char uint8
Definition: c_types.h:43
AT_CMD_BEGIN
#define AT_CMD_BEGIN
Definition: nb_bc35.h:47
NULL
#define NULL
Definition: c_types.h:73
AT_LINE_END
#define AT_LINE_END
Definition: nb_bc35.h:46

函数调用图:

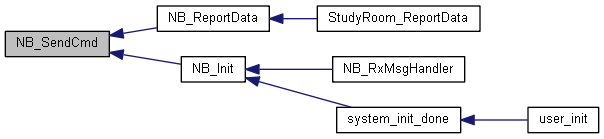

这是这个函数的调用关系图:

void NB_RxMsgHandler ( uint8 *  nb_msg)

NB消息处理函数

NB消息有以下几种类型：

  • 动作指令的执行情况。如“OK”、“ERROR”
  • 查询指令的查询结果

云端下发的控制命令。以“+NNMI:”为前缀

当NB发送消息来的时候，我们先判断在接收到这条消息之前有没有发送过指令，即判断响应标志位 response_flag是否被置位，再决定是否去匹配响应消息。

参数
[in]nb_msg串口接收到的NB消息
106  {
107
108  if (response_flag != 0 ) { /* 等待响应匹配 */
109
110  ESP_DEBUG("response_flag = 1");
111
112  if (0 != os_strstr(nb_msg, response_msg)) {
113
114  ESP_DEBUG("OK! response message parse!");
115
116  os_memset(response_msg, 0, sizeof(response_msg));
117  response_flag = 0;
118
119  NB_Init();
120
121  return;
122  } else {
123
124  ESP_DEBUG("ERROR! response message parse failed");
125
126  return;
127  }
128  } else {
129
130  ESP_DEBUG("response_flag = 0");
131
132  /* 匹配下发消息前缀 */
133
134  /* 命令下发 */
135
136  }
137
138 }
response_msg
uint8 response_msg[128]
Definition: nb_bc35.c:23
response_flag
uint8 response_flag
Definition: nb_bc35.c:22
ESP_DEBUG
#define ESP_DEBUG(fmt,...)
Definition: driver/uart.h:35
os_memset
#define os_memset
Definition: osapi.h:38
os_strstr
#define os_strstr
Definition: osapi.h:46
NB_Init
void NB_Init(void)
Definition: nb_bc35.c:140

函数调用图:

void NB_Init ( void  )
140  {
141
142  static uint8 cmd_order = 1;
143
144  ESP_DEBUG("cmd_order = %d", cmd_order);
145
146  switch (cmd_order) {
147
148  case 0:
149  NB_SendCmd("", 1, "OK");
150  cmd_order = 1;
151  break;
152  case 1:
153  NB_SendCmd("AT", os_strlen("AT"), "OK");
154  cmd_order = 2;
155  break;
156  case 2:
157  NB_SendCmd(AT_NB_OPEN_RF, os_strlen(AT_NB_OPEN_RF), "OK");
158  cmd_order = 3;
159  break;
160  case 3:
161  NB_SendCmd(AT_NB_CLOSE_PSM, os_strlen(AT_NB_CLOSE_PSM), "OK");
162  cmd_order = 4;
163  break;
164  case 4:
165  NB_SendCmd(AT_NB_CLOSE_EDRX, os_strlen(AT_NB_CLOSE_EDRX), "OK");
166  cmd_order = 5;
167  break;
168  case 5:
169  NB_SendCmd(AT_NB_CGATT_ATTACH, os_strlen(AT_NB_CGATT_ATTACH), "OK");
170  cmd_order = 10;
171  break;
172  case 6:
173  NB_SendCmd(AT_NB_OPEN_RF, os_strlen(AT_NB_OPEN_RF), "OK");
174  NB_SendCmd("AT", os_strlen("AT"), "OK");
175  cmd_order = 6;
176  break;
177  default:
178  break;
179  }
180
181 }
NB_SendCmd
void NB_SendCmd(uint8 *cmd, uint8 cmd_len, uint8 *res_msg)
向NB模组发送指令
Definition: nb_bc35.c:70
ESP_DEBUG
#define ESP_DEBUG(fmt,...)
Definition: driver/uart.h:35
os_strlen
#define os_strlen
Definition: osapi.h:43
AT_NB_CLOSE_EDRX
#define AT_NB_CLOSE_EDRX
Definition: nb_bc35.h:32
uint8
unsigned char uint8
Definition: c_types.h:43
AT_NB_OPEN_RF
#define AT_NB_OPEN_RF
Definition: nb_bc35.h:30
AT_NB_CGATT_ATTACH
#define AT_NB_CGATT_ATTACH
Definition: nb_bc35.h:33
AT_NB_CLOSE_PSM
#define AT_NB_CLOSE_PSM
Definition: nb_bc35.h:31

函数调用图:

这是这个函数的调用关系图:

int str_to_hex ( const char *  bufin,
int  len,
char *  bufout
)

将十六进制码流转换为字符串形式

参数
[in]bufin输入的十六进制码流
[in]len十六进制码流的长度
[out]bufout输出的十六进制字符串
返回
int
示例
bufin[0] = 0x01, bufin[1] = 0x02, bufin[2] = 0x03, len = 3, 则bufout = "010203" bufin[0] = 0x01, bufin[1] = 0x05, bufin[2] = 0x06, bufin[3] = 0x07, len = 4, 则bufout = "01050607"
197 {
198  int i = 0;
199  if (NULL == bufin || len <= 0 || NULL == bufout)
200  {
201  return -1;
202  }
203  for(i = 0; i < len; i++)
204  {
205  os_sprintf(bufout+i*2, "%02X", bufin[i]);
206  }
207  return 0;
208 }
os_sprintf
#define os_sprintf
Definition: osapi.h:54
NULL
#define NULL
Definition: c_types.h:73
void HexStrToStr ( const unsigned char *  source,
unsigned char *  dest,
int  sourceLen
)

将字符串形式的十六进制码流转为 unsigned char 类型

参数
[in]source从串口接收到的字符串形式的十六进制码流
[out]dest转换好的十六进制码流
[in]sourceLen十六进制码流的长度
示例
source = "010203", sourceLen = 3, 则dest[0]=0x01, dest[1]=0x02, dest[2]=0x03 source = "01050607", sourceLen = 4, 则dest[0]=0x01, dest[1]=0x05, dest[2]=0x06, dest[3]=0x07
222 {
223  short i;
224  unsigned char highByte, lowByte;
225  for (i = 0; i < sourceLen; i += 2)
226  {
227  /* 将HEX的字母统一转换大小写，方便后面的字母与数字转换 */
228  highByte = toupper(source[i]);
229  lowByte = toupper(source[i + 1]);
230
231  /* 转换ASCII字符为所代表的十六进制数 */
232  if (highByte > 0x39) {
233  highByte -= 0x37;
234  } else {
235  highByte -= 0x30;
236  }
237  if (lowByte > 0x39) {
238  lowByte -= 0x37;
239  } else {
240  lowByte -= 0x30;
241  }
242
243  /* 高低位合并 */
244  /* 因为十六进制数的HexStr形式是由两位ASCII码来表示的，所以在 */
245  /* 将HexStr转为实际的十六进制码流时需要合并高低位 */
246  dest[i / 2] = (highByte << 4) | lowByte;
247  }
248  return ;
249 }

变量说明

uint8 response_flag = 0

响应消息接收标志

uint8 response_msg[128]

期望接收到的响应消息
